液壓金屬壓塊機、液壓系統特點及參數

時間：2015-11-23 09:35:37 點擊:227次作者:杜甫機械

在工業生產中，將鐵屑、鋁屑及輕薄型金屬板材等壓塊打包，為治金企業提供合格爐料，這對金屬?gòu)U料的處理具有特殊的意義。本文介紹的金屬壓塊機，吸收了國內外同類機器的特點，大膽采用新結構，不僅具有國內外同類機器的功能，而且結構更加緊湊，運行良好，成本比進口同類機低得多。

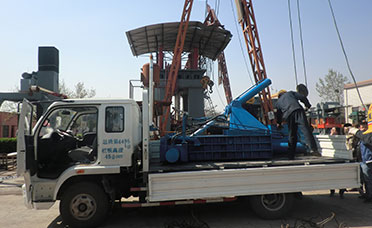

液壓金屬壓塊機結構

1、機體 2、液壓油缸 3、軸向柱塞泵 4、多路換向閥 5、電機 6、油箱 7、高壓油管全自動壓塊打包機特點 ①所有機型采用液壓驅動，可選擇手動操作或自動控制。 ②出包方式有翻包、側推包、前推包、人工取包等。 ③多款機型可供選擇：不同壓力、料箱尺寸、包塊尺寸形狀。 ④無電源的地方，可配柴油機作動力。

液壓金屬壓塊機液壓系統

液壓金屬壓塊機的壓塊動作循環過程為：加料（人工進行）——合蓋——側壓頭前移壓實——主壓頭前移壓實——測壓頭退回原味——主壓頭退回原味——啟蓋——翻塊出料——翻塊機構復位。

該液壓系統的主要特點如下：

控制蓋缸、側缸、主缸的三個三位換向閥都采用M型中位機能，控制翻塊缸的三位換向閥采用O型中位機能，這樣既可使蓋缸動作和翻塊動作互鎖也便于御荷，減少功率損失，蓋缸、側缸、主缸的油路采用串聯形式各個缸只能單獨動作，不能同時動作，而且主缸、蓋缸、側缸能再任意位置停止運動，確保系統安全可靠。選用定量柱塞泵供油以適應主機動作需要高壓、大流量，以及在工作循環中壓力、流量不斷變化的情況。

液壓金屬壓塊機技術參數

型號	主缸壓力	料箱尺寸	包塊尺寸	包塊重量	電機(kw)
Y81F-63	63	1000600500	200*200	15-30	7.5
Y81F-100	100	1000700550	230*230	25-40	11
Y81F-125A	125	1200700600	300*300	50-70	15
Y81F-125B	125	1200700600	250*250	45-60	15
Y81F-125A1	125	1200800600	300*300	50-70	15
Y81F-125A2	125	1200900600	300*300	50-70	15
Y81F-125AD	125	1400800700	300*300	60-90	22
Y81F-125AB	125	1400900700	300*300	60-90	22
Y81F-160	160	1400900700	320*320	80-130	22
Y81F-160A	160	16001000800	350350/400400	100-180	22
Y81F-160B	160	16001200800	400*400	100-200	18.5*2
Y81F-200A	200	16001000800	400*400	120-200	37
Y81F-200B	200	16001200800	400*400	120-220	2*18.5
Y81F-200BS	200	18001400800	450*450	180-350	2*22
Y81F-250A	250	20001400800	450*450	180-350	2*22
Y81F-250B	250	20001400900	500*500	250-450	2*22
Y81F-250AB	250	200017501000	500*500	250-450	2*22
Y81F-250AD	250	200017501200	600*600	300-500	2*30
Y81F-315A	315	200017501000	500*500	300-500	2*45
Y81F-315B	315	200017501200	600*600	300-500	2*45
Y81F-315E	315	250020001200	600*600	400-700	2*45
Y81F-400	400	300020001300	600*600	500-800	2*45
